国网多功能电能表
1、概述
1.1产品介绍

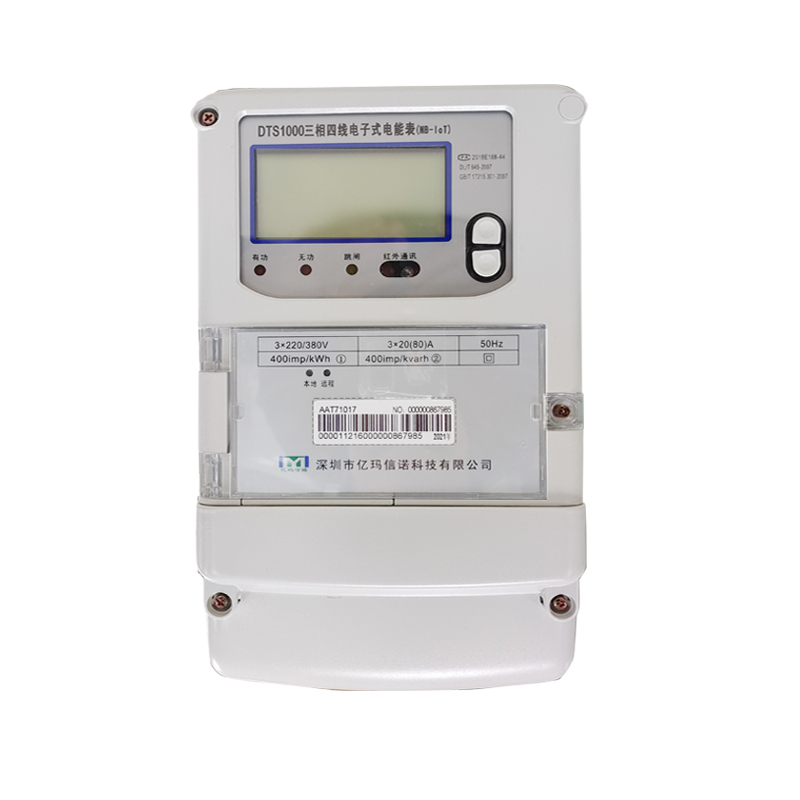

DTS1000/DSS1000型三相电子式物联网电能表是采用大规模集成电路，使用了高精度的电能计量专用芯片，我们对该型号表进行了大量的可靠性冗余设计，并应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表，较好的符合了目前国内电网状况，适用于三相有无功计量。
2、规格
型号 | 接入方式 | 电压规格（V） | 电流规格(A) | 脉冲常数 |
DTS1000 | 经互感器 | 3×57.7/100 | 3×1.5(6) | 20000 |
3×220/380 | 3×1.5(6) | 6400 | ||
直接式 | 3×220/380 | 3×5(60) | 600 | |
3×20(80) | 400 | |||
DSS1000 | 经互感器 | 3×100 | 3×1.5(6) | 20000 |
以上规格仅是我公司DTS1000/DSS1000系列常备规格，我公司可根据用户需求进行更改。
3、技术指标
电气参数：
额定频率 | 50Hz |
起动电流 | 互感式： 0.002In (1级) 、0.001In (0.5S级) 无功0.003In (2级) |
直入式： 0.004In (1级) 无功0.005In (2级) | |
潜动 | 具有防潜动逻辑设计 |
正常工作范围 | 0.8Un～1.1Un |
极限工作范围 | 0.7Un～1.2Un |
电压线路功耗 | 每相电压回路≤1.5W、6VA |
电流线路功耗(Ib<10A) | ≤0.2VA |
每相电流线路功耗(Ib≥10A) | ≤0.4VA |
时钟电池电压 | 3.6VDC |
停电抄表电池电压 | 3.6VDC |
费率工作参数：
时钟准确度(日误差) | ≤0.5S (23℃) |
电池容量 | ≥1.2Ah ≥10年(用新电池) |
停电后数据保存时间 |
气候条件：
正常工作温度 | -25℃～+60℃ |
极限工作温度 | -40℃～+70℃ |
贮存和运输温度 | -40℃～+70℃ |
贮存和工作湿度 | 年平均≤75% |
防护等级 | IP52 |
外型尺寸： 290mm´170mm´85mm
重量：约2.0kg
4、安装与接线

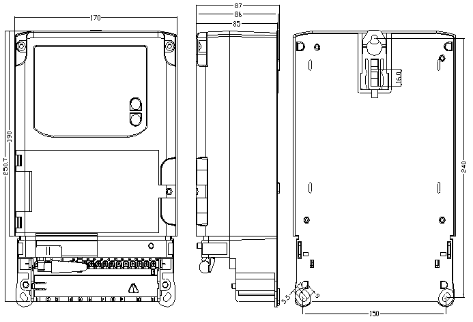

4.1外观尺寸图（图7.1）
4.2、电能表的接线

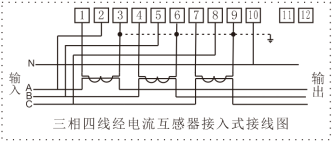

1）、不同接入方式的电能表接线图按图4.2～4.5所示，以下的电能表接线图仅作参考（如有差异请以实物端子盖上的接线图为准）
图4.2
图4.3
图4.4
图4.5
注意：深圳亿玛DTS/DSS1000型电能表的接入端要严格防止三相短路，操作时必须在断开电压的情况下进行，严格禁止电流互感器CT二次侧开路。

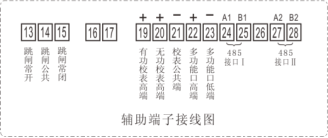

2）、电能表功能端子配置（如下图）
